Транзистор TIP32B

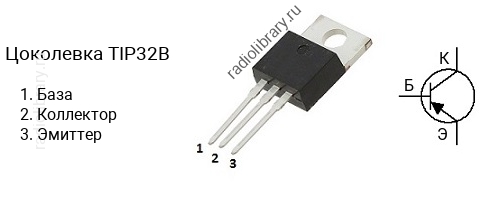

Цоколевка транзистора TIP32B

Цоколевка транзистора TIP32B

Характеристики транзистора TIP32B

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 40 Вт
  • Коэффициент усиления транзистора по току (hfe): от 10 до 50
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для TIP32B является транзистор TIP31B c n-p-n структурой.

Аналоги

Транзистор TIP32B можно заменить на BDT32B, BDT32C, D44C10, D45C10, MJF32C, MJF32CG, TIP32BG, TIP32C, TIP32CF, TIP32CG, TIP32D, TIP32E, TIP32F
