Транзистор TIP120

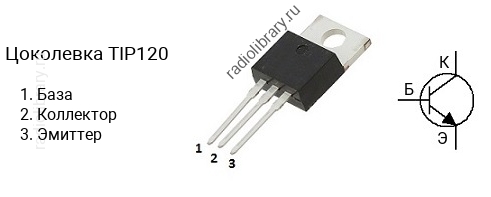

Цоколевка транзистора TIP120

Цоколевка транзистора TIP120

Характеристики транзистора TIP120

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 5 А
  • Рассеиваемая мощность коллектора, не более: 65 Вт
  • Коэффициент усиления транзистора по току (hfe): от 1000
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для TIP120 является транзистор TIP125 c p-n-p структурой.

Аналоги

Транзистор TIP120 можно заменить на 2N6043, 2N6043G, 2N6044, 2N6044G, 2N6045, 2N6045G, 2N6387, 2N6387G, 2N6388, 2N6388G, 2N6530, 2N6532, 2SB601, 2SB601-K, 2SB601-L, 2SB601-M, 2SD1415, 2SD1415A, 2SD2495, 2SD2495-O, 2SD2495-P, 2SD2495-Y, 2SD560, 2SD560-KB, 2SD560-LB, 2SD560-MB, 2SD633, 2SD634, 2SD635, BDT63, BDT63A, BDT63B, BDT63C, BDT65, BDT65A, BDT65B, BDT65C, BDW40, BDW41, BDW41G, BDW42, BDW42G, BDW43, KSB601, KSB601-O, KSB601-R, KSB601-Y, KSD560, KSD560-O, KSD560-R, KSD560-Y, MJF122, MJF122G, MJF6388, MJF6388G, TIP100, TIP100G, TIP101, TIP101G, TIP102, TIP102G, TIP120G, TIP121, TIP121G, TIP122, TIP122G, TIP130, TIP130G, TIP131, TIP131G, TIP132, TIP132G, TIP142T, TTD1415B
