Транзистор 2SD560-KB

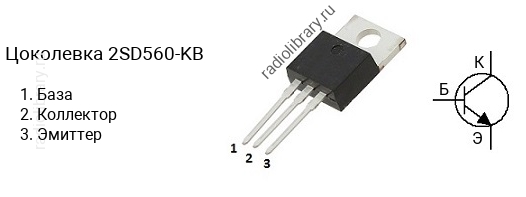

Цоколевка транзистора 2SD560-KB

Цоколевка транзистора 2SD560-KB (маркируется как D560-KB)

Характеристики транзистора 2SD560-KB

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 100 В
  • Напряжение коллектор-база, не более: 150 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 5 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 5000 до 15000
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SD560 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD560-MB имеет коэффициент усиления в диапазоне от 2000 до 5000, 2SD560-LB - в диапазоне от 3000 до 7000, 2SD560-KB - в диапазоне от 5000 до 15000.

Маркировка

Обозначение на корпусе транзистора 2SD560-KB часто наносится без первой цифры и буквы, т.е. маркируется как "D560-KB".

Комплементарная пара

Комплементарной парой для 2SD560-KB является транзистор 2SB601-K c n-p-n структурой.

Аналоги

Транзистор 2SD560-KB можно заменить на 2SC2898, 2SC3310, 2SC3795, 2SC3795A, 2SC4242, 2SC5241, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, BDX53F, KSD560, KSD560-Y, MJE13070, MJE13071, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE5740, MJE5741, MJE5742, MJE8502, MJE8503, MJF15030, MJF15030G, TIP150, TIP151, TIP152, TIP160, TIP161, TIP162, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
