Транзистор SS9012E

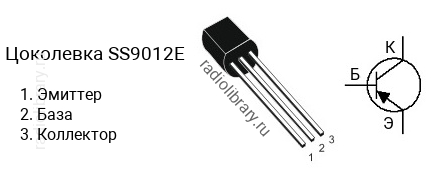

Цоколевка транзистора SS9012E

Цоколевка транзистора SS9012E

Характеристики транзистора SS9012E

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -20 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 78 до 112
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии SS9012 делятся на несколько групп по коэффициенту усиления. Транзистор SS9012D имеет коэффициент усиления в диапазоне от 64 до 91, SS9012E - в диапазоне от 78 до 112, SS9012F - в диапазоне от 96 до 135, SS9012G - в диапазоне от 112 до 166, SS9012H - в диапазоне от 144 до 202.

Комплементарная пара

Комплементарной парой для SS9012E является транзистор SS9013E c n-p-n структурой.

Аналоги

Транзистор SS9012E можно заменить на 2N4402, 2N5400, 2N5401, 2N6518, 2N6519, 2N6520, 2SA643, 2SA643O, 2SA708, 2SA708O, 2SA709, 2SA709O, BC527, BC527-10, BC528, BC528-10, KSA643, KSA643O, KSA708, KSA708O, KSA709, KSA709O, KSP55, KSP56, KSP92, KSP93, KTC9012, KTC9012E, MPS3702, MPS4354, MPS4356, MPS6533, MPS6652, MPS6652G, MPS750, MPS750G, MPS751, MPS751G, MPSA92, MPSA93, MPSW51, MPSW51A, MPSW51AG, MPSW51G, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, NTE159, PN2904, PN2904A, PN2906, PN2906A, PN4354, PN4356, S9012, S9012E, ZTX551, ZTX552, ZTX553, ZTX554, ZTX555, ZTX556, ZTX557
