Транзистор KTC8550S-D

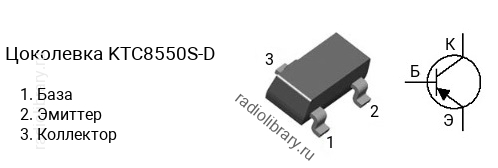

Цоколевка транзистора KTC8550S-D

Цоколевка транзистора KTC8550S-D

Характеристики транзистора KTC8550S-D

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -30 В
  • Напряжение коллектор-база, не более: -35 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 150 до 300
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии KTC8550S делятся на несколько групп по коэффициенту усиления. Транзистор KTC8550S-C имеет коэффициент усиления в диапазоне от 100 до 200, KTC8550S-D - в диапазоне от 150 до 300.

Комплементарная пара

Комплементарной парой для KTC8550S-D является транзистор KTC8050S-D c n-p-n структурой.

Аналоги

Транзистор KTC8550S-D можно заменить на 2SA1621, BCW67, BCW68, FMMT549, FMMT549A, FMMT555, FMMT591, FMMT591Q, KTA1298, MMBT2907, MMBT2907A, MMBT4354, MMBT4355, PBHV9115T
