Транзистор KTC8550S-C

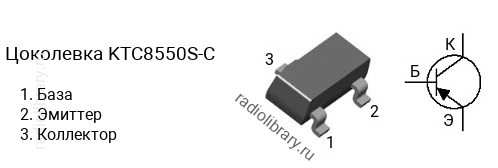

Цоколевка транзистора KTC8550S-C

Цоколевка транзистора KTC8550S-C

Характеристики транзистора KTC8550S-C

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -30 В
  • Напряжение коллектор-база, не более: -35 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии KTC8550S делятся на несколько групп по коэффициенту усиления. Транзистор KTC8550S-C имеет коэффициент усиления в диапазоне от 100 до 200, KTC8550S-D - в диапазоне от 150 до 300.

Комплементарная пара

Комплементарной парой для KTC8550S-C является транзистор KTC8050S-C c n-p-n структурой.

Аналоги

Транзистор KTC8550S-C можно заменить на 2SA1621, 2SA1621-O, BCW67, BCW67A, BCW68, BCW68F, FMMT549, FMMT555, FMMT591, FMMT591Q, KTA1298, KTA1298-O, MMBT2907, MMBT2907A, MMBT4354, MMBT4355, MMBT4356, PBHV9115T
