Транзистор KTC8050S-D

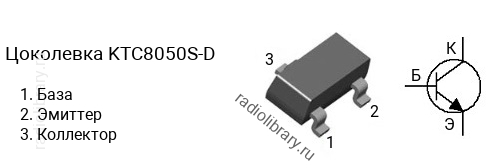

Цоколевка транзистора KTC8050S-D

Цоколевка транзистора KTC8050S-D

Характеристики транзистора KTC8050S-D

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 35 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 150 до 300
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии KTC8050S делятся на несколько групп по коэффициенту усиления. Транзистор KTC8050S-C имеет коэффициент усиления в диапазоне от 100 до 200, KTC8050S-D - в диапазоне от 150 до 300.

Комплементарная пара

Комплементарной парой для KTC8050S-D является транзистор KTC8550S-D c p-n-p структурой.

Аналоги

Транзистор KTC8050S-D можно заменить на 2SC4210, BCW65, BCW66, FMMT449, FMMT455, FMMT491, FMMT491Q, FMMT619, FMMT620, FMMT624, FMMT625, KTC3265, MMBT2222A, PBHV8115T
