Транзистор KTC3875GL

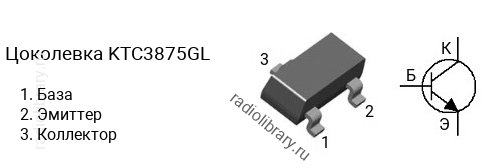

Цоколевка транзистора KTC3875GL

Цоколевка транзистора KTC3875GL

Характеристики транзистора KTC3875GL

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии KTC3875 делятся на несколько групп по коэффициенту усиления. Транзистор KTC3875O имеет коэффициент усиления в диапазоне от 70 до 140, KTC3875Y - в диапазоне от 120 до 240, KTC3875GL - в диапазоне от 200 до 400, KTC3875BL - в диапазоне от 350 до 700.

Комплементарная пара

Комплементарной парой для KTC3875GL является транзистор KTA1504GL c p-n-p структурой.

Аналоги

Транзистор KTC3875GL можно заменить на 2SC2412, 2SC2712, 2SC2712-GR, 2SC4738, 2SC4738-GR, 2STR1160, BCV72, FMMT459, FMMT620, FMMT624, FMMT625, FMMTA05, FMMTA06, FMMTA42, KST05, KST06, KST42, KST43, KTC3875S, KTC3875S-GL, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBTA06, PMBTA45
