Транзистор KTA1504GL

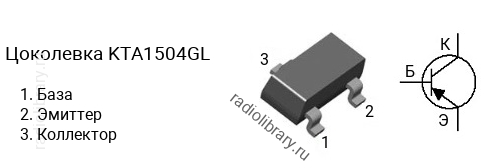

Цоколевка транзистора KTA1504GL

Цоколевка транзистора KTA1504GL

Характеристики транзистора KTA1504GL

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии KTA1504 делятся на несколько групп по коэффициенту усиления. Транзистор KTA1504O имеет коэффициент усиления в диапазоне от 70 до 140, KTA1504Y - в диапазоне от 120 до 240, KTA1504GL - в диапазоне от 200 до 400.

Комплементарная пара

Комплементарной парой для KTA1504GL является транзистор KTC3875GL c n-p-n структурой.

Аналоги

Транзистор KTA1504GL можно заменить на 2SA1037, 2SA1162, 2SA1162-GR, 2SA1832, 2SA1832-GR, 2STR2160, FMMTA55, FMMTA56, FMMTA92, KST55, KST56, KST92, KST93, KTA1504S, KTA1504S-GL, MMBT4354, MMBT4355, MMBTA55, MMBTA56, MMBTA92, PBHV9040T, PBHV9115T, PMBTA56
