Транзистор KTA1504S

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.15 А
• Рассеиваемая мощность коллектора, не более: 0.15 Вт
• Коэффициент усиления транзистора по току (h_fe): от 70 до 400
• Граничная частота коэффициента передачи тока: 80 МГц

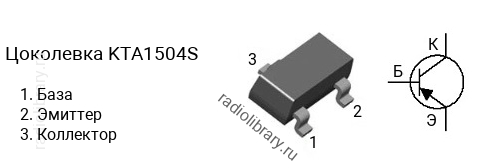

• Корпус: SOT-23

Транзисторы серии KTA1504S делятся на несколько групп по коэффициенту усиления. Транзистор KTA1504S-O имеет коэффициент усиления в диапазоне от 70 до 140, KTA1504S-Y - в диапазоне от 120 до 240, KTA1504S-GL - в диапазоне от 200 до 400.Комплементарной парой для KTA1504S является транзистор KTC3875S c n-p-n структурой.Транзистор KTA1504S можно заменить на 2SA1162, 2SA1832, FMMTA55, FMMTA56, FMMTA92, KST55, KST56, KST92, KST93, KTA1504, MMBT4354, MMBTA92
