Транзистор KTA1504S-Y

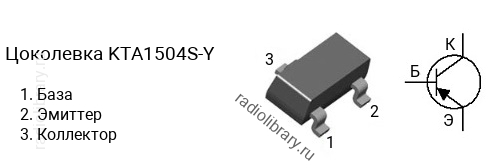

Цоколевка транзистора KTA1504S-Y

Цоколевка транзистора KTA1504S-Y

Характеристики транзистора KTA1504S-Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии KTA1504S делятся на несколько групп по коэффициенту усиления. Транзистор KTA1504S-O имеет коэффициент усиления в диапазоне от 70 до 140, KTA1504S-Y - в диапазоне от 120 до 240, KTA1504S-GL - в диапазоне от 200 до 400.

Аналоги

Транзистор KTA1504S-Y можно заменить на 2N5401S, 2SA1037, 2SA1037-Q, 2SA1162, 2SA1162-Y, 2SA1313, 2SA1313-Y, 2SA1620, 2SA1620-Y, 2SA1832, 2SA1832-Y, 2SB710A, 2SB710A-R, BCW89, FMMT2907A, FMMT2907AR, FMMT555, FMMT591, FMMT591Q, FMMTA55, FMMTA56, FMMTA92, KN2907AS, KST2907A, KST5401, KST55, KST56, KST92, KST93, KTA1504, KTA1504Y, KTN2907AS, MMBT2907A, MMBT4354, MMBT4355, MMBT4356, MMBT5401, MMBTA55, MMBTA56, MMBTA92, PBHV9040T, PBHV9115T, PMBT2907A, PMBT5401, PMBTA56, PMST2907A, STR2550, TMBT3906
