Транзистор KTA1659O

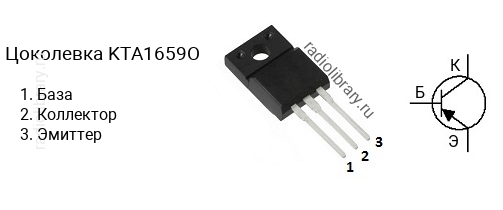

Цоколевка транзистора KTA1659O

Цоколевка транзистора KTA1659O

Характеристики транзистора KTA1659O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -160 В
  • Напряжение коллектор-база, не более: -160 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1.5 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии KTA1659 делятся на несколько групп по коэффициенту усиления. Транзистор KTA1659O имеет коэффициент усиления в диапазоне от 70 до 140, KTA1659Y - в диапазоне от 120 до 240.

Комплементарная пара

Комплементарной парой для KTA1659O является транзистор KTC4370O c n-p-n структурой.

Аналоги

Транзистор KTA1659O можно заменить на 2SA1006, 2SA1006A, 2SA1006B, 2SA1011, 2SA1306, 2SA1306-O, 2SA1306A, 2SA1306A-O, 2SA1306B, 2SA1306B-O, 2SA1668, 2SA1859A, 2SA1964, 2SA968, 2SA968A, 2SA968AO, 2SA968B, 2SA968BO, 2SA968O, 2SB1186A, 2SB630, 2SB940A, 2SB940A-Q, FJP1943, FJPF1943, KTA1659A, KTA1659AO, KTA968, KTA968A, KTA968AO, KTA968O, KTB1369, KTB1369O, MJE15033, MJE15033G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G
