Транзистор 2SA1306

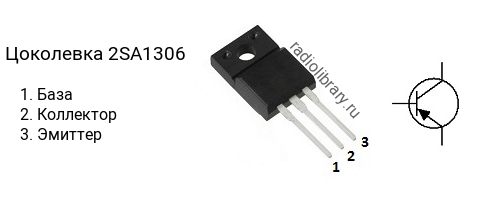

Цоколевка транзистора 2SA1306

Цоколевка транзистора 2SA1306 (маркируется как A1306)

Характеристики транзистора 2SA1306

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -160 В
  • Напряжение коллектор-база, не более: -160 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1.5 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 240
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SA1306 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1306-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA1306-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SA1306 часто наносится без первой цифры и буквы, т.е. маркируется как "A1306".

Аналоги

Транзистор 2SA1306 можно заменить на 2SA1006, 2SA1006A, 2SA1006B, 2SA1306A, 2SA1306B, 2SA1668, 2SA1859A, 2SA968, 2SA968A, 2SA968B, 2SB940A, KTA1659, KTA1659A, KTA968, KTA968A, KTB1369, MJE15033, MJE15033G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G
