Транзистор KSC3502-D

Цоколевка транзистора KSC3502-D

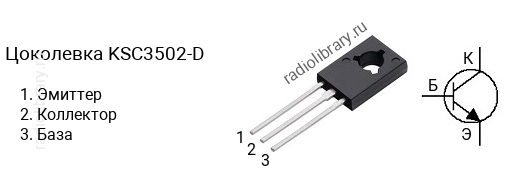

Цоколевка транзистора KSC3502-D (маркируется как C3502-D)

Характеристики транзистора KSC3502-D

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 200 В
  • Напряжение коллектор-база, не более: 200 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии KSC3502 делятся на несколько групп по коэффициенту усиления. Транзистор KSC3502-C имеет коэффициент усиления в диапазоне от 40 до 80, KSC3502-D - в диапазоне от 60 до 120, KSC3502-E - в диапазоне от 100 до 200, KSC3502-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора KSC3502-D часто наносится без первой цифры и буквы, т.е. маркируется как "C3502-D".

Аналоги

Транзистор KSC3502-D можно заменить на 2N5655, 2N5655G, 2N5656, 2N5656G, 2N5657, 2N5657G, 2SC2258, 2SC2688, 2SC2688-M, 2SC2899, 2SC3416, 2SC3416-D, 2SC3417, 2SC3417-D, 2SC3502, 2SC3502-D, 2SC3503, 2SC3503-D, 2SC3600, 2SC3600-D, 2SC3601, 2SC3601-D, 2SC4212, 2SD1610, 2SD1610-B, BD127, BD128, BD129, BD157, BD158, BD159, BD410, BUX86, BUX87, KSC2258, KSC2258A, KSC2688, KSC2688-O, KSC3503, KSC3503-D, KSE340, MJE340, MJE340G, MJE3439, MJE3439G, MJE344, MJE344G
