Транзистор KSC3502-F

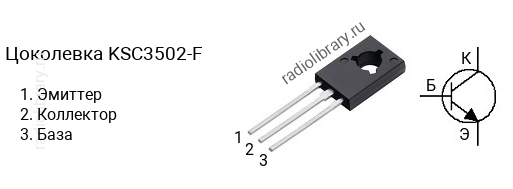

Цоколевка транзистора KSC3502-F

Цоколевка транзистора KSC3502-F (маркируется как C3502-F)

Характеристики транзистора KSC3502-F

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 200 В
  • Напряжение коллектор-база, не более: 200 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии KSC3502 делятся на несколько групп по коэффициенту усиления. Транзистор KSC3502-C имеет коэффициент усиления в диапазоне от 40 до 80, KSC3502-D - в диапазоне от 60 до 120, KSC3502-E - в диапазоне от 100 до 200, KSC3502-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора KSC3502-F часто наносится без первой цифры и буквы, т.е. маркируется как "C3502-F".

Аналоги

Транзистор KSC3502-F можно заменить на 2SC2258, 2SC2899, 2SC2912, 2SC3416, 2SC3416-F, 2SC3417, 2SC3417-F, 2SC3502, 2SC3502-F, 2SC3503, 2SC3503-F, 2SC3600, 2SC3600-F, 2SC3601, 2SC3601-F, 2SD1610, 2SD1610-D, BD127, BD128, BD129, BUX86, BUX87, KSC2258, KSC2258A, KSC3503, KSC3503-F
