Транзистор 2SC2688-M

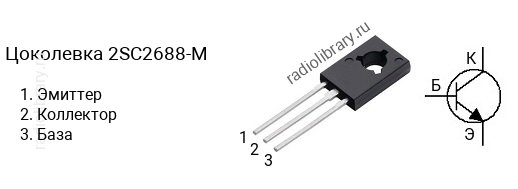

Цоколевка транзистора 2SC2688-M

Цоколевка транзистора 2SC2688-M (маркируется как C2688-M)

Характеристики транзистора 2SC2688-M

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 300 В
  • Напряжение коллектор-база, не более: 300 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.2 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC2688 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2688-N имеет коэффициент усиления в диапазоне от 40 до 80, 2SC2688-M - в диапазоне от 60 до 120, 2SC2688-L - в диапазоне от 100 до 200, 2SC2688-K - в диапазоне от 160 до 250.

Маркировка

Обозначение на корпусе транзистора 2SC2688-M часто наносится без первой цифры и буквы, т.е. маркируется как "C2688-M".

Аналоги

Транзистор 2SC2688-M можно заменить на 2N5656, 2N5656G, 2N5657, 2N5657G, 2SC2899, 2SC4212, BD128, BD129, BD158, BD159, BD410, BUX86, BUX87, KSC2688, KSC2688-O, KSE340, MJE340, MJE340G, MJE3439, MJE3439G
