Транзистор KSC3265-O

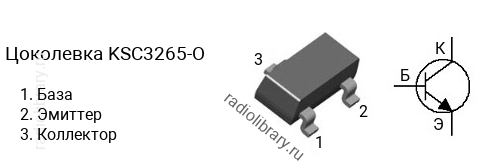

Цоколевка транзистора KSC3265-O

Цоколевка транзистора KSC3265-O

Характеристики транзистора KSC3265-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 25 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии KSC3265 делятся на несколько групп по коэффициенту усиления. Транзистор KSC3265-O имеет коэффициент усиления в диапазоне от 100 до 200, KSC3265-Y - в диапазоне от 160 до 320.

Комплементарная пара

Комплементарной парой для KSC3265-O является транзистор KSA1298-O c p-n-p структурой.

Аналоги

Транзистор KSC3265-O можно заменить на 2SC3265, 2SC3265-O, 2SC4210, 2SC4210-O, BCW65, BCW65A, BCW66, BCW66F, BCX20, FMMT449, FMMT455, FMMT491, FMMT491Q, FMMT619, FMMT624, FMMT625, KTC3265, KTC3265-O, KTC8050S, KTC8050S-C, MMBT2222A, MPS8050S, PBHV8115T
