Транзистор 2SC4210-O

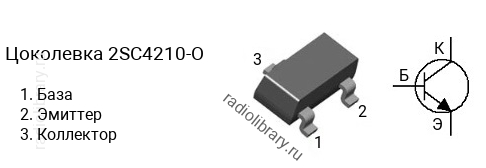

Цоколевка транзистора 2SC4210-O

Цоколевка транзистора 2SC4210-O

Характеристики транзистора 2SC4210-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 35 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SC4210 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC4210-O имеет коэффициент усиления в диапазоне от 100 до 200, 2SC4210-Y - в диапазоне от 160 до 320.

Комплементарная пара

Комплементарной парой для 2SC4210-O является транзистор 2SA1621-O c p-n-p структурой.

Аналоги

Транзистор 2SC4210-O можно заменить на BCW65, BCW65A, BCW66, BCW66F, FMMT449, FMMT455, FMMT491, FMMT491Q, FMMT619, FMMT624, FMMT625, KTC3265, KTC3265-O, KTC8050S, KTC8050S-C, MMBT2222A, PBHV8115T
