Транзистор KSC2310-O

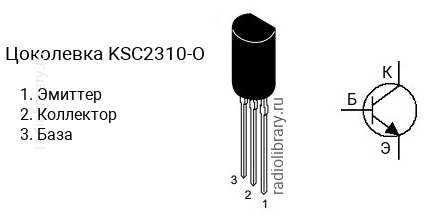

Цоколевка транзистора KSC2310-O

Цоколевка транзистора KSC2310-O (маркируется как C2310-O)

Характеристики транзистора KSC2310-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 150 В
  • Напряжение коллектор-база, не более: 200 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.05 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии KSC2310 делятся на несколько групп по коэффициенту усиления. Транзистор KSC2310-R имеет коэффициент усиления в диапазоне от 40 до 80, KSC2310-O - в диапазоне от 70 до 140, KSC2310-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора KSC2310-O часто наносится без первой цифры и буквы, т.е. маркируется как "C2310-O".

Аналоги

Транзистор KSC2310-O можно заменить на 2N6517C, 2SC1473, 2SC1473A, 2SC1473AQ, 2SC1473Q, 2SC1573, 2SC1573-Q, 2SC1573A, 2SC1573A-Q, 2SC1573B, 2SC1573B-Q, 2SC2229, 2SC2229-O, 2SC2271, 2SC2482, 2SC2551, 2SC2551-O, 2SC3206, 2SC3206-O, 2SC3467, 2SC3468, 2SC3941, 2SC3941-Q, KSC1506, KSC1506-O, KSC2330, KSC2330O, KTC3206, KTC3206O
