Транзистор 2SC2551

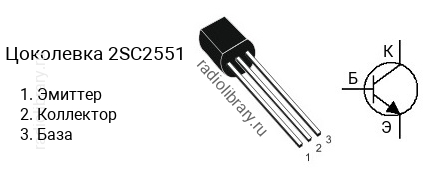

Цоколевка транзистора 2SC2551

Цоколевка транзистора 2SC2551 (маркируется как C2551)

Характеристики транзистора 2SC2551

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 300 В
  • Напряжение коллектор-база, не более: 300 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30 до 150
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC2551 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2551-R имеет коэффициент усиления в диапазоне от 30 до 90, 2SC2551-O - в диапазоне от 50 до 150.

Маркировка

Обозначение на корпусе транзистора 2SC2551 часто наносится без первой цифры и буквы, т.е. маркируется как "C2551".

Комплементарная пара

Комплементарной парой для 2SC2551 является транзистор 2SA1091 c p-n-p структурой.

Аналоги

Транзистор 2SC2551 можно заменить на 2N6517C, 2SC2482
