Транзистор 2SC3941-Q

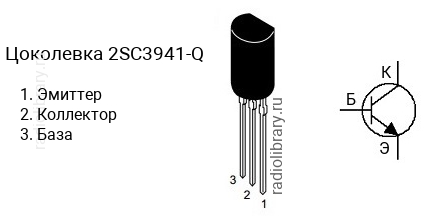

Цоколевка транзистора 2SC3941-Q

Цоколевка транзистора 2SC3941-Q (маркируется как C3941-Q)

Характеристики транзистора 2SC3941-Q

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 300 В
  • Напряжение коллектор-база, не более: 300 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 0.07 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 150
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC3941 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3941-P имеет коэффициент усиления в диапазоне от 30 до 100, 2SC3941-Q - в диапазоне от 60 до 150, 2SC3941-R - в диапазоне от 100 до 220.

Маркировка

Обозначение на корпусе транзистора 2SC3941-Q часто наносится без первой цифры и буквы, т.е. маркируется как "C3941-Q".

Комплементарная пара

Комплементарной парой для 2SC3941-Q является транзистор 2SB1221-Q c p-n-p структурой.

Аналоги

Транзистор 2SC3941-Q можно заменить на 2N6517C, 2SC1473A, 2SC1473AQ, 2SC1573A, 2SC1573A-Q, 2SC1573B, 2SC1573B-Q, 2SC2271, 2SC2482, 2SC2551, 2SC2551-O, 2SC3468, KSC1506, KSC2330
