Транзистор BD175-10

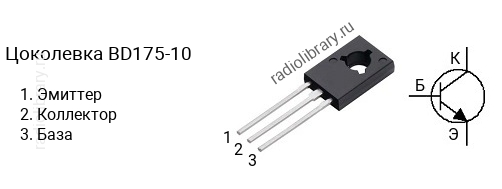

Цоколевка транзистора BD175-10

Цоколевка транзистора BD175-10

Характеристики транзистора BD175-10

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 45 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 63 до 160
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии BD175 делятся на несколько групп по коэффициенту усиления. Транзистор BD175-6 имеет коэффициент усиления в диапазоне от 40 до 60, BD175-10 - в диапазоне от 63 до 160, BD175-16 - в диапазоне от 100 до 250.

Комплементарная пара

Комплементарной парой для BD175-10 является транзистор BD176-10 c p-n-p структурой.

Аналоги

Транзистор BD175-10 можно заменить на 2SD794, 2SD794A, BD131, BD177, BD177-10, BD179, BD179-10, BD179G, BD187, BD189, BD785, BD787, BD787G, BD789, BD791, BDX35, BDX36, BDX37, KSD794, KSD794A, KSE181, KSE182, MJE181, MJE181G, MJE182, MJE182G, MJE223, MJE225, MJE240, MJE241, MJE242, MJE243, MJE243G, MJE244
