Транзистор KSE181

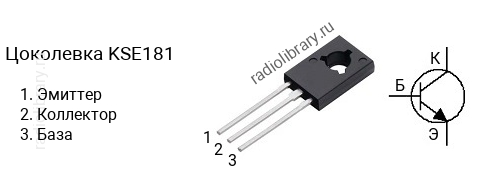

Цоколевка транзистора KSE181

Цоколевка транзистора KSE181

Характеристики транзистора KSE181

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 12.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 250
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-126

Комплементарная пара

Комплементарной парой для KSE181 является транзистор KSE171 c p-n-p структурой.

Аналоги

Транзистор KSE181 можно заменить на BD179, BD787, BD787G, BD789, BD791, BDX35, BDX36, BDX37, KSE182, MJE181, MJE181G, MJE182, MJE182G, MJE225, MJE242, MJE244
