Транзистор BD136-6

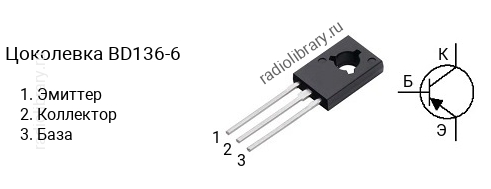

Цоколевка транзистора BD136-6

Цоколевка транзистора BD136-6

Характеристики транзистора BD136-6

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -45 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1.5 А
  • Рассеиваемая мощность коллектора, не более: 12.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 100
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии BD136 делятся на несколько групп по коэффициенту усиления. Транзистор BD136-6 имеет коэффициент усиления в диапазоне от 40 до 100, BD136-10 - в диапазоне от 63 до 160, BD136-16 - в диапазоне от 100 до 250.

Комплементарная пара

Комплементарной парой для BD136-6 является транзистор BD135-6 c n-p-n структурой.

Аналоги

Транзистор BD136-6 можно заменить на 2N4919, 2N4919G, 2N4920, 2N4920G, 2N5194, 2N5194G, BD132, BD136G, BD138, BD138-6, BD138G, BD140, BD140-6, BD140G, BD166, BD168, BD170, BD176, BD178, BD180, BD180G, BD188, BD190, BD227, BD229, BD231, BD234, BD234G, BD236, BD236G, BD238, BD238G, BD376, BD376-6, BD378, BD378-6, BD380, BD380-6, BD438, BD438G, BD440, BD440G, BD442, BD442G, BD786, BD788, BD788G, BD790, BD792, MJE233, MJE234, MJE235, MJE250, MJE251, MJE252, MJE253, MJE253G, MJE254, MJE711, MJE712
