Транзистор BC322C

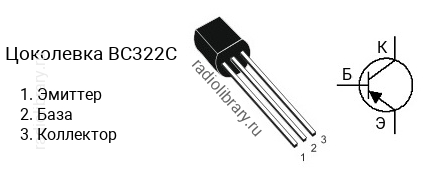

Цоколевка транзистора BC322C

Цоколевка транзистора BC322C

Характеристики транзистора BC322C

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -20 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.31 Вт
  • Коэффициент усиления транзистора по току (hfe): от 420 до 800
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC322 делятся на несколько групп по коэффициенту усиления. Транзистор BC322A имеет коэффициент усиления в диапазоне от 110 до 220, BC322B - в диапазоне от 200 до 450, BC322C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC322C является транзистор BC319C c p-n-p структурой.

Аналоги

Транзистор BC322C можно заменить на BC317, BC317C, BC318, BC318C, BC319, BC319C, BC320, BC320C, BC321, BC321C, KSP55, KSP56, KSP92, KSP93, KTC9015, MPS6535, MPS6652, MPS6652G, MPS750, MPS750G, MPS751, MPS751G, MPSA55, MPSA55G, MPSA56, MPSA56G, MPSA92, MPSA93, MPSW51, MPSW51A, MPSW51AG, MPSW51G, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, ZTX790A, ZTX792A, ZTX795A, ZTX796A
