Транзистор BC317C

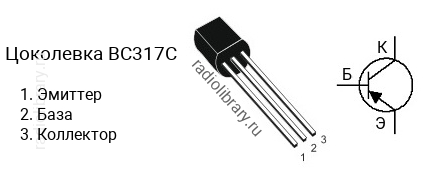

Цоколевка транзистора BC317C

Цоколевка транзистора BC317C

Характеристики транзистора BC317C

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.31 Вт
  • Коэффициент усиления транзистора по току (hfe): от 420 до 800
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC317 делятся на несколько групп по коэффициенту усиления. Транзистор BC317A имеет коэффициент усиления в диапазоне от 110 до 220, BC317B - в диапазоне от 200 до 450, BC317C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC317C является транзистор BC320C c p-n-p структурой.

Аналоги

Транзистор BC317C можно заменить на BC320, BC320C, KSP55, KSP56, KSP92, KSP93, KTC9015, MPS751, MPS751G, MPSA55, MPSA55G, MPSA56, MPSA56G, MPSA92, MPSA93, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, ZTX792A, ZTX795A, ZTX796A
