Транзистор 2SD882GR

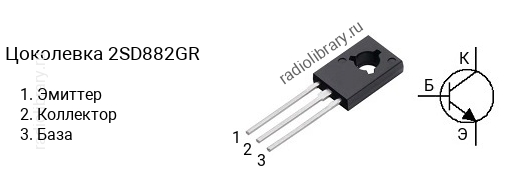

Цоколевка транзистора 2SD882GR

Цоколевка транзистора 2SD882GR (маркируется как D882GR)

Характеристики транзистора 2SD882GR

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 90 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SD882 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD882R имеет коэффициент усиления в диапазоне от 60 до 120, 2SD882O - в диапазоне от 100 до 200, 2SD882Y - в диапазоне от 160 до 320, 2SD882GR - в диапазоне от 200 до 400, 2SD882Q - в диапазоне от 100 до 200, 2SD882P - в диапазоне от 160 до 320, 2SD882E - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SD882GR часто наносится без первой цифры и буквы, т.е. маркируется как "D882GR".

Комплементарная пара

Комплементарной парой для 2SD882GR является транзистор 2SB772GR c p-n-p структурой.

Аналоги

Транзистор 2SD882GR можно заменить на 2SC2270, 2SC6101, 2SC6102, 2SD1348, 2SD1348-T, BD131, BD185, BD187, BD189, BDX35, BDX36, BDX37, KSD882, KSD882-G, KSH882, KSH882-G, KTD882, KTD882-GR, MJE222, MJE225, MJE242, MJE244
