Транзистор 2SC6102

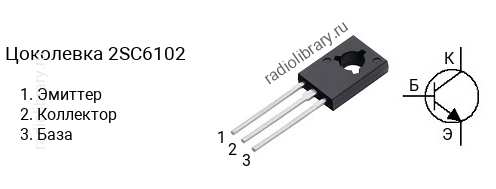

Цоколевка транзистора 2SC6102

Цоколевка транзистора 2SC6102 (маркируется как C6102)

Характеристики транзистора 2SC6102

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 7 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 560
  • Граничная частота коэффициента передачи тока: 290 МГц
  • Корпус: TO-126

Маркировка

Обозначение на корпусе транзистора 2SC6102 часто наносится без первой цифры и буквы, т.е. маркируется как "C6102".

Комплементарная пара

Комплементарной парой для 2SC6102 является транзистор 2SA2197 c p-n-p структурой.
