Транзистор 2SC2270

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 40 В
• Напряжение коллектор-база, не более: 50 В
• Напряжение эмиттер-база, не более: 8 V
• Ток коллектора, не более: 5 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 140 до 450
• Граничная частота коэффициента передачи тока: 100 МГц

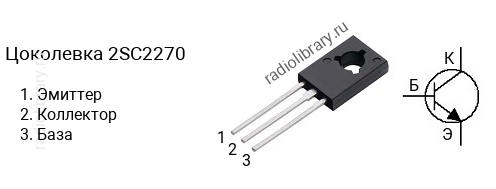

• Корпус: TO-126

Транзисторы серии 2SC2270 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2270-A имеет коэффициент усиления в диапазоне от 140 до 240, 2SC2270-B - в диапазоне от 200 до 330, 2SC2270-C - в диапазоне от 300 до 450.Обозначение на корпусе транзистора 2SC2270 часто наносится без первой цифры и буквы, т.е. маркируется как "C2270".Транзистор 2SC2270 можно заменить на BDX35, BDX36, BDX37
