Транзистор 2SC2270-B

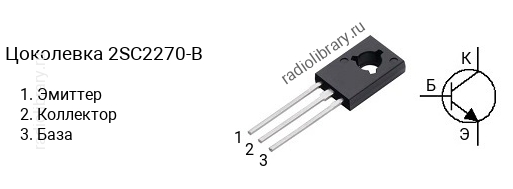

Цоколевка транзистора 2SC2270-B

Цоколевка транзистора 2SC2270-B (маркируется как C2270-B)

Характеристики транзистора 2SC2270-B

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 40 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 8 V
  • Ток коллектора, не более: 5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 330
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC2270 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2270-A имеет коэффициент усиления в диапазоне от 140 до 240, 2SC2270-B - в диапазоне от 200 до 330, 2SC2270-C - в диапазоне от 300 до 450.

Маркировка

Обозначение на корпусе транзистора 2SC2270-B часто наносится без первой цифры и буквы, т.е. маркируется как "C2270-B".

Аналоги

Транзистор 2SC2270-B можно заменить на BDX35, BDX36, BDX37
