Транзистор 2SD836A

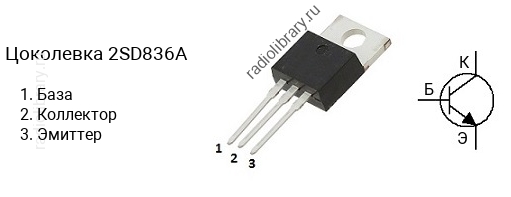

Цоколевка транзистора 2SD836A

Цоколевка транзистора 2SD836A (маркируется как D836A)

Характеристики транзистора 2SD836A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 2 А
  • Рассеиваемая мощность коллектора, не более: 35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 1000 до 10000
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SD836A делятся на несколько групп по коэффициенту усиления. Транзистор 2SD836A-R имеет коэффициент усиления в диапазоне от 1000 до 2500, 2SD836A-Q - в диапазоне от 2000 до 5000, 2SD836A-P - в диапазоне от 4000 до 10000.

Маркировка

Обозначение на корпусе транзистора 2SD836A часто наносится без первой цифры и буквы, т.е. маркируется как "D836A".

Комплементарная пара

Комплементарной парой для 2SD836A является транзистор 2SB750A c p-n-p структурой.

Аналоги

Транзистор 2SD836A можно заменить на 2N6044, 2N6044G, 2N6045, 2N6045G, 2N6388, 2N6388G, 2N6530, 2N6531, 2N6532, 2N6533, 2SC1986, 2SC2075, 2SC2316, 2SC2898, 2SC3310, 2SC3795, 2SC3795A, 2SC3852A, 2SC3866, 2SC4242, 2SC4381, 2SC4382, 2SC5241, 2SC5353, 2SD1274, 2SD1274A, 2SD1274B, 2SD402, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, 2SD837A, BD239B, BD239C, BD241B, BD241C, BD243B, BD243C, BD537, BD539B, BD539C, BD539D, BD543B, BD543C, BD545B, BD545C, BD647, BD649, BD651, BD799, BD801, BD809, BD899, BD899A, BD901, BD951, BD953, BD955, BDT61A, BDT61B, BDT61C, BDT63A, BDT63B, BDT63C, BDT65A, BDT65B, BDT65C, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDW23B, BDW23C, BDW41, BDW41G, BDW42, BDW42G, BDW43, BDW53B, BDW53C, BDW53D, BDW63B, BDW63C, BDW63D, BDW73B, BDW73C, BDW73D, BDX33B, BDX33BG, BDX33C, BDX33CG, BDX33D, BDX53B, BDX53BG, BDX53C, BDX53CG, BDX53D, BDX53E, BDX53F, BDX77, BUX84, BUX85, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE5740, MJE5741, MJE5742, MJE802T, MJE803T, MJE8502, MJE8503, MJF15030, MJF15030G, TIP101, TIP101G, TIP102, TIP102G, TIP111, TIP111G, TIP112, TIP112G, TIP121, TIP121G, TIP122, TIP122G, TIP131, TIP131G, TIP132, TIP132G, TIP142T, TIP150, TIP151, TIP152, TIP160, TIP161, TIP162, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
