Транзистор 2SD1568-M

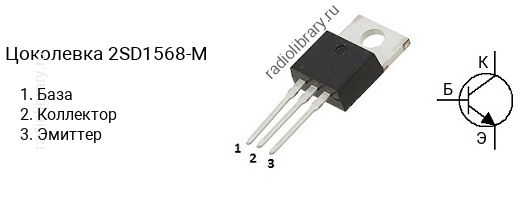

Цоколевка транзистора 2SD1568-M

Цоколевка транзистора 2SD1568-M (маркируется как D1568-M)

Характеристики транзистора 2SD1568-M

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 100 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 4 А
  • Рассеиваемая мощность коллектора, не более: 40 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Граничная частота коэффициента передачи тока: 20 МГц
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SD1568 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1568-M имеет коэффициент усиления в диапазоне от 40 до 80, 2SD1568-L - в диапазоне от 80 до 120, 2SD1568-K - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SD1568-M часто наносится без первой цифры и буквы, т.е. маркируется как "D1568-M".

Комплементарная пара

Комплементарной парой для 2SD1568-M является транзистор 2SB1090-M c p-n-p структурой.

Аналоги

Транзистор 2SD1568-M можно заменить на 2N6473, 2N6474, 2SC1986, 2SC2233, 2SC2334, 2SC2334M, 2SC2335, 2SC2335-K, 2SC2335K, 2SC2898, 2SC3310, 2SC3795, 2SC3795A, 2SC3851A, 2SC4242, 2SC5241, 2SD1274, 2SD1274A, 2SD1274B, 2SD1355, 2SD1355-R, 2SD1407, 2SD1407-R, 2SD1407A, 2SD1407A-R, 2SD1588, 2SD1588-M, 2SD2059, 2SD2059-R, 2SD362, 2SD362-R, 2SD363, 2SD363-R, 2SD525, 2SD525-R, 2SD613, 2SD613-C, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, BD243C, BD539C, BD539D, BD711, BD743C, BD801, BD911, BD953, BD955, BDT85, BDT85F, BDT87, BDT87F, BDT95, BDT95F, BDX77, KSC2334, KSC2334R, KSC2335, KSC2335-Y, KSD1588, KSD1588-R, KSD362, KSD362-R, KSD363, KSD363-R, KSD568, KSD568-R, KSD569, KSD569-R, KTC1003, KTD2059, KTD2059R, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE16002, MJE16004, MJE5180, MJE5181, MJE5182, MJE8502, MJE8503, MJF15030, MJF15030G, NTE291, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
