Транзистор 2SC2334M

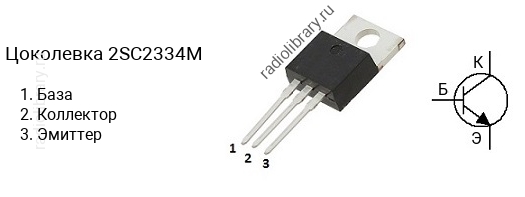

Цоколевка транзистора 2SC2334M

Цоколевка транзистора 2SC2334M (маркируется как C2334M)

Характеристики транзистора 2SC2334M

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 100 В
  • Напряжение коллектор-база, не более: 150 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 7 А
  • Рассеиваемая мощность коллектора, не более: 40 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SC2334 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2334M имеет коэффициент усиления в диапазоне от 40 до 80, 2SC2334L - в диапазоне от 70 до 140, 2SC2334K - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC2334M часто наносится без первой цифры и буквы, т.е. маркируется как "C2334M".

Комплементарная пара

Комплементарной парой для 2SC2334M является транзистор 2SA1010M c p-n-p структурой.

Аналоги

Транзистор 2SC2334M можно заменить на 2SC2335, 2SC2335-K, 2SC2335K, 2SC2898, 2SC4242, KSC2334, KSC2334R, KSC2335, KSC2335-Y, MJE15030, MJE15030G, MJF15030, MJF15030G
