Транзистор 2SC923-F

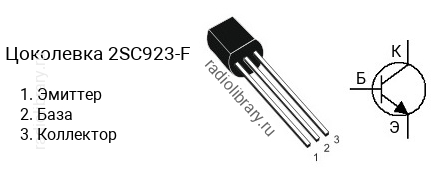

Цоколевка транзистора 2SC923-F

Цоколевка транзистора 2SC923-F (маркируется как C923-F)

Характеристики транзистора 2SC923-F

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.03 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 225 до 450
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC923 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC923-H имеет коэффициент усиления в диапазоне от 150 до 300, 2SC923-F - в диапазоне от 225 до 450, 2SC923-E - в диапазоне от 350 до 700, 2SC923-U - в диапазоне от 500 до 1000.

Маркировка

Обозначение на корпусе транзистора 2SC923-F часто наносится без первой цифры и буквы, т.е. маркируется как "C923-F".

Комплементарная пара

Комплементарной парой для 2SC923-F является транзистор 2SA641-F c p-n-p структурой.

Аналоги

Транзистор 2SC923-F можно заменить на 2N5210, 2N5830, 2N5832, 2N5961, HS945, KSC945, KSP05, KSP06, KSP42, KSP43, KTC9014, KTC9014C, MPS3417, MPS651, MPS651G, MPSA05, MPSA05G, MPSA06, MPSA06G, MPSA42, MPSA43, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, NTE192, PN100, PN2484, S9014, S9014C, SS9014, SS9014C, ZTX692B, ZTX694B, ZTX696B
