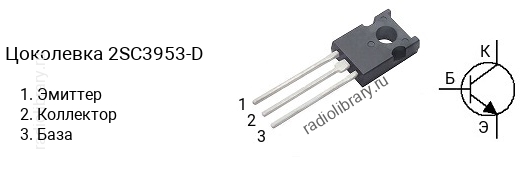

Транзистор 2SC3953-D

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 120 В
• Напряжение коллектор-база, не более: 120 В
• Напряжение эмиттер-база, не более: 3 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 8 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 120
• Граничная частота коэффициента передачи тока: 400 МГц
• Корпус: TO-126F

Транзисторы серии 2SC3953 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3953-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3953-D - в диапазоне от 60 до 120, 2SC3953-E - в диапазоне от 100 до 200, 2SC3953-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SC3953-D часто наносится без первой цифры и буквы, т.е. маркируется как "C3953-D".Комплементарной парой для 2SC3953-D является транзистор 2SA1538-D c p-n-p структурой.Транзистор 2SC3953-D можно заменить на 2SC3954, 2SC3954-D, 2SC3956, 2SC3956-D
