Транзистор 2SC3954

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 120 В
• Напряжение коллектор-база, не более: 120 В
• Напряжение эмиттер-база, не более: 3 V
• Ток коллектора, не более: 0.3 А
• Рассеиваемая мощность коллектора, не более: 8 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 320
• Граничная частота коэффициента передачи тока: 400 МГц

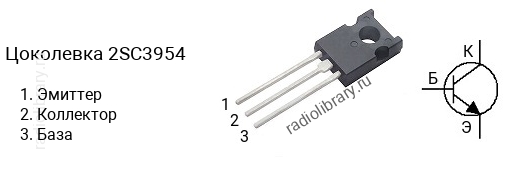

• Корпус: TO-126F

Транзисторы серии 2SC3954 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3954-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3954-D - в диапазоне от 60 до 120, 2SC3954-E - в диапазоне от 100 до 200, 2SC3954-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SC3954 часто наносится без первой цифры и буквы, т.е. маркируется как "C3954".Комплементарной парой для 2SC3954 является транзистор 2SA1539 c p-n-p структурой.
