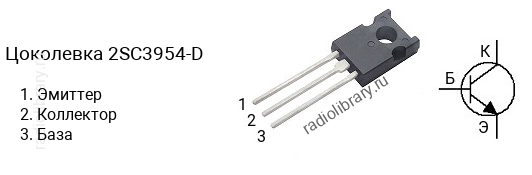

Транзистор 2SC3954-DЦоколевка транзистора 2SC3954-DХарактеристики транзистора 2SC3954-D- Структура - n-p-n
- Напряжение коллектор-эмиттер, не более: 120 В
- Напряжение коллектор-база, не более: 120 В
- Напряжение эмиттер-база, не более: 3 V
- Ток коллектора, не более: 0.3 А
- Рассеиваемая мощность коллектора, не более: 8 Вт
- Коэффициент усиления транзистора по току (hfe): от 60 до 120
- Граничная частота коэффициента передачи тока: 400 МГц
- Корпус: TO-126F
Классификация по hFEТранзисторы серии 2SC3954 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3954-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3954-D - в диапазоне от 60 до 120, 2SC3954-E - в диапазоне от 100 до 200, 2SC3954-F - в диапазоне от 160 до 320. МаркировкаОбозначение на корпусе транзистора 2SC3954-D часто наносится без первой цифры и буквы, т.е. маркируется как " C3954-D". Комплементарная параКомплементарной парой для 2SC3954-D является транзистор 2SA1539-D c p-n-p структурой.
|
