Транзистор 2SC3417-C

Цоколевка транзистора 2SC3417-C

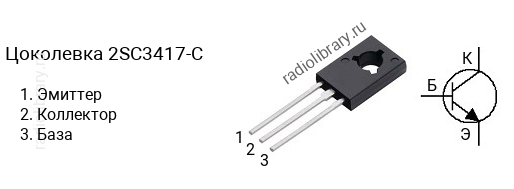

Цоколевка транзистора 2SC3417-C (маркируется как C3417-C)

Характеристики транзистора 2SC3417-C

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 300 В
  • Напряжение коллектор-база, не более: 300 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 7 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Граничная частота коэффициента передачи тока: 70 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC3417 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3417-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SC3417-D - в диапазоне от 60 до 120, 2SC3417-E - в диапазоне от 100 до 200, 2SC3417-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SC3417-C часто наносится без первой цифры и буквы, т.е. маркируется как "C3417-C".

Комплементарная пара

Комплементарной парой для 2SC3417-C является транзистор 2SA1353-C c p-n-p структурой.

Аналоги

Транзистор 2SC3417-C можно заменить на 2N5656, 2N5656G, 2N5657, 2N5657G, 2SC2688, 2SC2688-N, 2SC2752, 2SC2752K, 2SC2899, 2SC3503, 2SC3503-C, 2SC4212, BD128, BD129, BD158, BD159, BD410, KSC2258A, KSC2688, KSC2688-R, KSC2752, KSC2752Y, KSC3503, KSC3503-C, KSE340, MJE340, MJE340G, MJE3439, MJE3439G
