Транзистор KSC2688-R

Цоколевка транзистора KSC2688-R

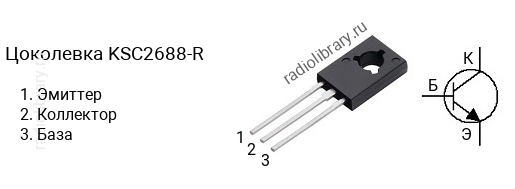

Цоколевка транзистора KSC2688-R (маркируется как C2688-R)

Характеристики транзистора KSC2688-R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 300 В
  • Напряжение коллектор-база, не более: 300 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.2 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии KSC2688 делятся на несколько групп по коэффициенту усиления. Транзистор KSC2688-R имеет коэффициент усиления в диапазоне от 40 до 80, KSC2688-O - в диапазоне от 60 до 120, KSC2688-Y - в диапазоне от 100 до 200, KSC2688-G - в диапазоне от 160 до 250.

Маркировка

Обозначение на корпусе транзистора KSC2688-R часто наносится без первой цифры и буквы, т.е. маркируется как "C2688-R".

Аналоги

Транзистор KSC2688-R можно заменить на 2N5656, 2N5656G, 2N5657, 2N5657G, 2SC2688, 2SC2688-N, 2SC2752, 2SC2752K, 2SC2899, 2SC4212, BD128, BD129, BD158, BD159, BD410, KSC2752, KSC2752Y, KSE340, MJE340, MJE340G, MJE3439, MJE3439G
