Транзистор 2SC2752K

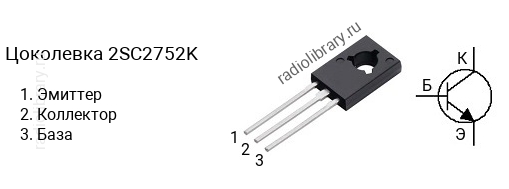

Цоколевка транзистора 2SC2752K

Цоколевка транзистора 2SC2752K (маркируется как C2752K)

Характеристики транзистора 2SC2752K

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 400 В
  • Напряжение коллектор-база, не более: 500 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC2752 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2752M имеет коэффициент усиления в диапазоне от 20 до 40, 2SC2752L - в диапазоне от 30 до 60, 2SC2752K - в диапазоне от 40 до 80.

Маркировка

Обозначение на корпусе транзистора 2SC2752K часто наносится без первой цифры и буквы, т.е. маркируется как "C2752K".

Комплементарная пара

Комплементарной парой для 2SC2752K является транзистор 2SA1156M c p-n-p структурой.

Аналоги

Транзистор 2SC2752K можно заменить на 2SC2899, KSC2752, KSC2752Y
