Транзистор 2SC3152-M

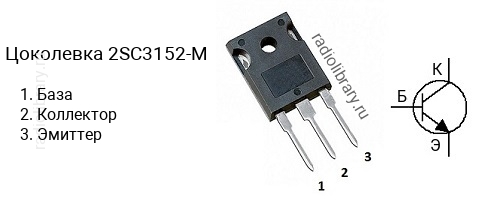

Цоколевка транзистора 2SC3152-M

Цоколевка транзистора 2SC3152-M (маркируется как C3152-M)

Характеристики транзистора 2SC3152-M

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 800 В
  • Напряжение коллектор-база, не более: 900 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 20 до 40
  • Граничная частота коэффициента передачи тока: 15 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SC3152 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3152-K имеет коэффициент усиления в диапазоне от 10 до 20, 2SC3152-L - в диапазоне от 15 до 30, 2SC3152-M - в диапазоне от 20 до 40.

Маркировка

Обозначение на корпусе транзистора 2SC3152-M часто наносится без первой цифры и буквы, т.е. маркируется как "C3152-M".

Аналоги

Транзистор 2SC3152-M можно заменить на 2SC3153, 2SC3153-M, 2SC3552, 2SC3552-M, 2SC3783, 2SD1399, 2SD1401, 2SD1402, 2SD1403, KSC3552, KSC3552-O, KSC5030, KSC5030-O
