Транзистор 2SD1401

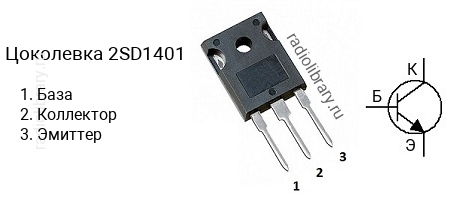

Цоколевка транзистора 2SD1401

Цоколевка транзистора 2SD1401 (маркируется как D1401)

Характеристики транзистора 2SD1401

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 800 В
  • Напряжение коллектор-база, не более: 1500 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 3.5 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 8
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-3P

Маркировка

Обозначение на корпусе транзистора 2SD1401 часто наносится без первой цифры и буквы, т.е. маркируется как "D1401".

Аналоги

Транзистор 2SD1401 можно заменить на 2SD1399, 2SD1402, 2SD1403
