Транзистор 2SC3552-M

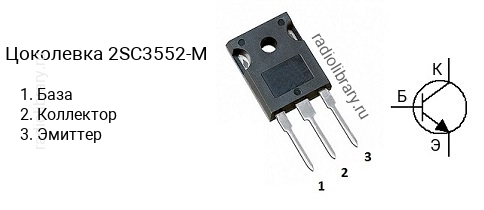

Цоколевка транзистора 2SC3552-M

Цоколевка транзистора 2SC3552-M (маркируется как C3552-M)

Характеристики транзистора 2SC3552-M

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 800 В
  • Напряжение коллектор-база, не более: 1100 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 12 А
  • Рассеиваемая мощность коллектора, не более: 150 Вт
  • Коэффициент усиления транзистора по току (hfe): от 20 до 40
  • Граничная частота коэффициента передачи тока: 15 МГц
  • Корпус: TO-3P

Классификация по hFE

Транзисторы серии 2SC3552 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3552-K имеет коэффициент усиления в диапазоне от 10 до 20, 2SC3552-L - в диапазоне от 15 до 30, 2SC3552-M - в диапазоне от 20 до 40.

Маркировка

Обозначение на корпусе транзистора 2SC3552-M часто наносится без первой цифры и буквы, т.е. маркируется как "C3552-M".

Аналоги

Транзистор 2SC3552-M можно заменить на KSC3552, KSC3552-O
