Транзистор 2SC2209-R

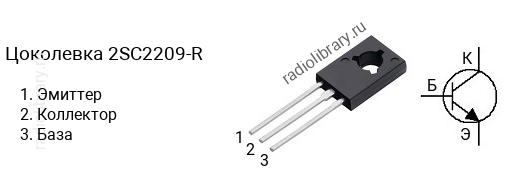

Цоколевка транзистора 2SC2209-R

Цоколевка транзистора 2SC2209-R (маркируется как C2209-R)

Характеристики транзистора 2SC2209-R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 40 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1.5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 220
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SC2209 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2209-Q имеет коэффициент усиления в диапазоне от 80 до 160, 2SC2209-R - в диапазоне от 120 до 220.

Маркировка

Обозначение на корпусе транзистора 2SC2209-R часто наносится без первой цифры и буквы, т.е. маркируется как "C2209-R".

Комплементарная пара

Комплементарной парой для 2SC2209-R является транзистор 2SA963-R c p-n-p структурой.

Аналоги

Транзистор 2SC2209-R можно заменить на 2SC1847, 2SC1847R, 2SC2481, 2SC2497, 2SC2497-S, 2SC2497A, 2SC2497A-S, 2SC3117, 2SD1348, 2SD669, 2SD794, 2SD794A, BD131, BD137, BD137-16, BD137G, BD139, BD139-16, BD139G, BD167, BD169, BD177, BD179, BD187, BD189, BD228, BD230, BD235, BD235G, BD237, BD237G, BD375, BD375-16, BD377, BD377-16, BD379, BD379-16, BD785, BD787, BD787G, BD789, BD791, BDX35, BDX36, BDX37, KSD794, KSD794A, KSE180, KSE181, KSE182, KTC2800, KTC2800-Y, KTC2814, KTC2814-Y, MJE180, MJE180G, MJE181, MJE181G, MJE182, MJE182G, MJE222, MJE225, MJE242, MJE244, MJE721, MJE722
