Транзистор 2SC1509-R

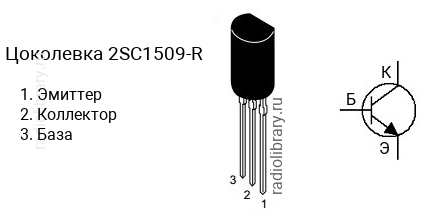

Цоколевка транзистора 2SC1509-R

Цоколевка транзистора 2SC1509-R (маркируется как C1509-R)

Характеристики транзистора 2SC1509-R

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.75 Вт
  • Коэффициент усиления транзистора по току (hfe): от 130 до 220
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC1509 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1509-R имеет коэффициент усиления в диапазоне от 130 до 220, 2SC1509-S - в диапазоне от 185 до 330.

Маркировка

Обозначение на корпусе транзистора 2SC1509-R часто наносится без первой цифры и буквы, т.е. маркируется как "C1509-R".

Комплементарная пара

Комплементарной парой для 2SC1509-R является транзистор 2SA777-R c p-n-p структурой.

Аналоги

Транзистор 2SC1509-R можно заменить на 2N5551C, 2SC2235, 2SC2235-Y, 2SC2274K, 2SC2383, 2SC3228, 2SC3244, 2SC3328, 2SC3328-Y, 2SC3332, 2SC3939, 2SC3939-R, 2SD1211, 2SD1211-R, 2SD438, 2SD667, KSC1009C, KSC1009CY, KSC2316, KSC2316Y, KSC2383, KSP8099C, KTC1006, KTC1027, KTC1027-O, KTC1027-Y, KTC3228
