Транзистор 2SC1509-S

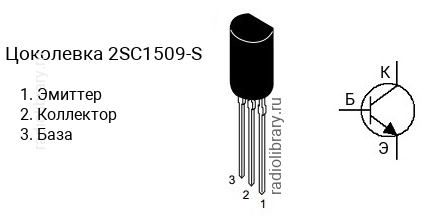

Цоколевка транзистора 2SC1509-S

Цоколевка транзистора 2SC1509-S (маркируется как C1509-S)

Характеристики транзистора 2SC1509-S

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.75 Вт
  • Коэффициент усиления транзистора по току (hfe): от 185 до 330
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC1509 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1509-R имеет коэффициент усиления в диапазоне от 130 до 220, 2SC1509-S - в диапазоне от 185 до 330.

Маркировка

Обозначение на корпусе транзистора 2SC1509-S часто наносится без первой цифры и буквы, т.е. маркируется как "C1509-S".

Аналоги

Транзистор 2SC1509-S можно заменить на 2SC3332, 2SC3939, 2SC3939-S, 2SD1211, 2SD1211-S, 2SD438, KSC1009C, KTC1006
