Транзистор KTC1027-O

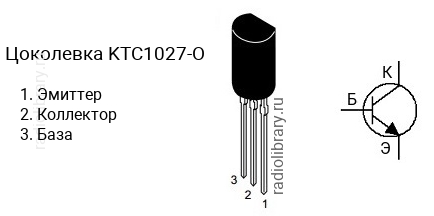

Цоколевка транзистора KTC1027-O

Цоколевка транзистора KTC1027-O

Характеристики транзистора KTC1027-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.8 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 80 до 240
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии KTC1027 делятся на несколько групп по коэффициенту усиления. Транзистор KTC1027-O имеет коэффициент усиления в диапазоне от 80 до 240, KTC1027-Y - в диапазоне от 80 до 240.

Комплементарная пара

Комплементарной парой для KTC1027-O является транзистор KTA1023-O c p-n-p структурой.

Аналоги

Транзистор KTC1027-O можно заменить на 2SC2235, 2SC2383, 2SC3228, KSC2316, KSC2383, KTC3228
