Транзистор 2SC109A-Y

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 70 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.8 А
• Рассеиваемая мощность коллектора, не более: 0.8 Вт
• Коэффициент усиления транзистора по току (h_fe): от 120 до 240
• Граничная частота коэффициента передачи тока: 150 МГц

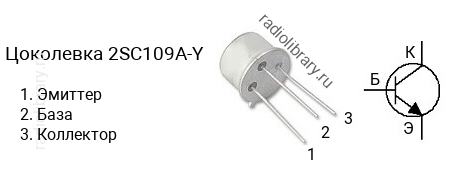

• Корпус: TO-39

Транзисторы серии 2SC109A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC109A-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC109A-O - в диапазоне от 70 до 140, 2SC109A-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SC109A-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C109A-Y".Транзистор 2SC109A-Y можно заменить на 2N3019, 2N3107, 2N4033, 2N5321, 2N5337, 2N5339, 2SC108A, 2SC108A-Y, BC141, BC141-16, BC441, BC441-6
