Транзистор 2SC108A

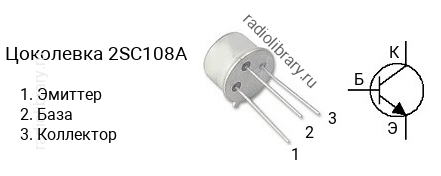

Цоколевка транзистора 2SC108A

Цоколевка транзистора 2SC108A (маркируется как C108A)

Характеристики транзистора 2SC108A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 70 В
  • Напряжение коллектор-база, не более: 90 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 240
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-39

Классификация по hFE

Транзисторы серии 2SC108A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC108A-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC108A-O - в диапазоне от 70 до 140, 2SC108A-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC108A часто наносится без первой цифры и буквы, т.е. маркируется как "C108A".
