Транзистор 2N3019

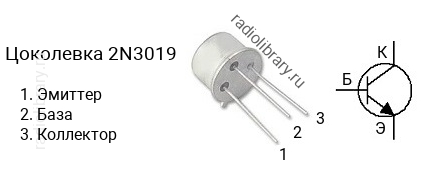

Цоколевка транзистора 2N3019

Характеристики транзистора 2N3019

Структура - n-p-n
Напряжение коллектор-эмиттер, не более: 80 В
Напряжение коллектор-база, не более: 140 В
Напряжение эмиттер-база, не более: 7 V
Ток коллектора, не более: 1 А
Рассеиваемая мощность коллектора, не более: 0.8 Вт
Коэффициент усиления транзистора по току (h_fe): от 100 до 300
Граничная частота коэффициента передачи тока: 100 МГц
Корпус: TO-39
